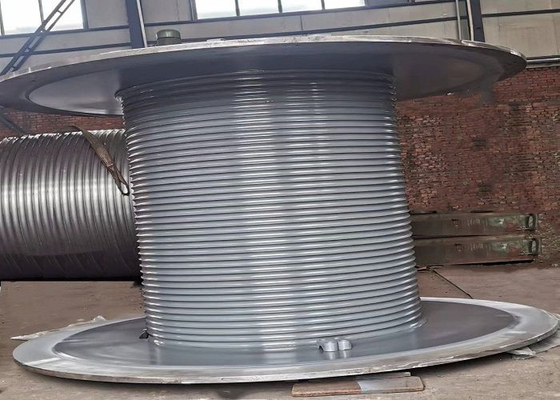

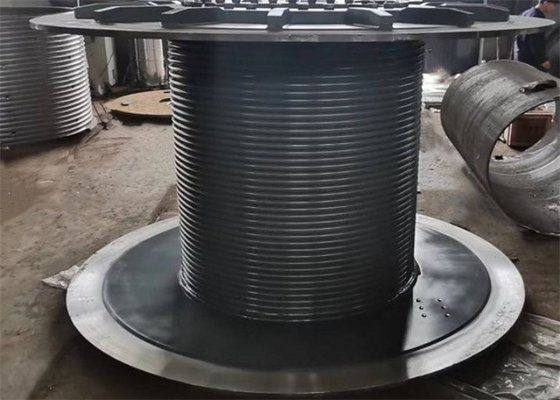

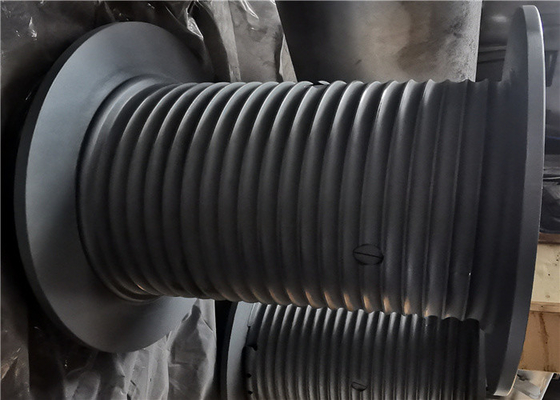

Baja Q355d 300m Kabel Winding Drum Komponen Utama Of Tower Crane
Pengantar Produk
Bahan Gelang Gelang Gelang Gembong: Baja Karbon, Baja Alloy, Baja Tidak Karat, Aluminium, Baja Kekuatan Tinggi, dll.
Standar bahan: GB, AISI, ASME, ASTM, JIS, DIN, Aku tidak tahu.
Suhu Lingkungan: -40 ° C hingga +45 ° C
Stroage Suhu Lingkungan: -40 ° C hingga +50 ° C
Jenis alur drum: alur spiral atau alur Lebus
Arah Rotasi Drum: Tangan Kiri atau Tangan Kanan
Metode pengolahan: Kerja mesin
Diameter tali kawat: 3 MM~100 MM
Peralatan pengolahan: Pusat pemesinan CNC
Parameter teknis dan aplikasi:
| Tidak: |
Diameter kawat ((mm): |
Rotasi arah |
Drum utama
diameter ((mm) |
Panjang drum utama ((mm) |
Aplikasi |
| 1 |
8 10 13 |
Tangan kiri,Tangan kanan |
430 |
763 |
Pintu mesin penggali minyak,
Penarik lilitan
Crane menara |
| 2 |
13 18 20 |
Tangan kiri,Tangan kanan |
623 |
1144 |
Mesin lipit,
Lifting winch, Crawler crane |
| 3 |
22 25 26 |
Tangan kiri, tangan kanan |
730 |
1220 |
Pengerjaan minyak di atas rig,
Winch Logging |
| 4 |
18 22 32 |
Tangan kiri,Tangan kanan |
670 |
1240 |
Pengeboran Rig Winch, drawingworks |
| 5 |
28 32 36 40 |
Tangan kiri,Tangan kanan |
560 |
630 |
Rotating Drilling Rig winch,
Peralatan angkat |
| 6 |
26 28 32 45 |
Tangan kiri,Tangan kanan |
760 1146 |
1970 1765 |
Crane lepas pantai,
Crane laut,Lift berlabuh
|
Karakteristik Alur
1. Ini memiliki alur khusus untuk membuat tali kawat spooling teratur dan kekuatan seragam pada setiap lapisan.
2Hal ini dapat dihitung kekuatan yang tepat bahwa tali dikenakan pada drum.
3. spooling sepenuhnya di bawah kendali, yang mencegah lapisan bawah hancur atau terjepit oleh lapisan atas
4. Dengan alur,the continuous groove in the drum is parallel to the flange except for two crossover points on each Revelution where the groove moves across the drum half a pitch to give a pull pitch of movement for each pitch.
Keuntungan dari alur LEBUS
Goresan tali lipat ganda membuat gulungan tali kawat halus, beban didistribusikan secara merata di antara setiap lapisan, praktek telah membuktikan bahwa teknologi ini sangat memperpanjang masa pakai tali kawat,data menunjukkan bahwa dapat memperpanjang umur tali kawat lebih dari 500%, mengurangi kerusakan tali kawat, meningkatkan keselamatan, dan mengurangi peralatan mekanis untuk waktu henti penggantian tali.
Aplikasi produk:
1. Mesin derek: Mesin pengangkat jembatan, derek menara, derek gantry, derek crawler winch
2Industri minyak bumi: Pengeboran minyak bumi, pengangkat traktor minyak bumi, pengeboran minyak bumi, Unit pompa yang dipasang di trailer, Pintu kayu, dll.
3. Mesin Laut lepas pantai: Lift dermaga minyak bumi lepas pantai, Lift berlabuh, Lift traksi, Lift pengendara, Lift jangkar, Lift hidrologis
4. Mesin konstruksi: Wiper dinding bangunan, Winding hoist, Windlass
5. Pencetak pertambangan: Pencetak pengiriman, pencetak tarik propeller,pencetak tenggelam, dll.
6. Mesin-mesin teknik: Kabel winch, Tower crane, Piling machine, Hydraulic winch
ProdukKeuntungan:
LBS drum alur, memecahkan masalah kabel spooling.
Dibandingkan dengan drum alur tanpa kabel biasa (lurus) dan drum alur tali spiral, alur tali LBS memiliki keuntungan yang jelas dalam spooling tali kawat multi-lapisan,LBS sistem alur khusus membuat spooling tali kawat halus, dan beban dari setiap lapisan secara merata didistribusikan, memperpanjang masa pakai tali, mengurangi kerusakan tali kawat, meningkatkan keamanan operasi peralatan,dan mengurangi masalah pemadaman peralatan mekanis untuk mengubah tali.
Kondisi layanan alur Lebus
1Flanges drum harus tegak lurus ke dinding drum dalam kondisi apapun, bahkan di bawah beban.
2. tali harus dijaga dalam ketegangan dalam proses spooling sehingga tali akan dihancurkan terhadap dinding alur. Ketika spooling tidak dapat memenuhi kondisi ini,roller pers harus digunakan.Secara umum dianjurkan bahwa tegangan tali harus setidaknya 2% tegangan pemecahan atau 10% beban kerja.
3Jangkauan sudut armada umumnya tidak boleh lebih dari 1,5 derajat dan tidak kurang dari 0,25 derajat.
4Ketika tali kawat dilepaskan dari drum berjalan di sekitar bunderan, pusat bunderan harus berada di atas pusat drum.
5Tali harus tetap bulat, tidak longgar, bahkan di bawah beban maksimum.
6Tali harus anti-rotasi struktur.
7.Pls mengukur perubahan diameter tali di bawah beban yang berbeda.
