Disesuaikan Q355b Bahan Kabel Kabel Kabel Wrench Drum Untuk Crane Hoist Dengan Poros
gambaran umum dari drum Wich
Peran drum lipit terutama untuk mentransfer kecepatan dan torsi dari motor ke arahnya melalui spindle ke kecepatan linier tali kawat di sekitarnya, untuk mengangkat dan menurunkan objek.
Menurut proses manufaktur yang berbeda, struktur drum hoist dapat dibagi menjadi jenis campuran pengecoran-pengelasan (roda pendukung untuk pengecoran, drum untuk pengelasan) dan jenis las.
Parameter teknis dan aplikasi:
| Tidak: |
Diameter kawat ((mm): |
Rotasi arah |
Drum utama
diameter ((mm) |
Panjang drum utama ((mm) |
Aplikasi |
| 1 |
8 10 13 |
Tangan kiri,Tangan kanan |
430 |
763 |
Pintu mesin penggali minyak,
Penarik lilitan
Crane menara |
| 2 |
13 18 20 |
Tangan kiri,Tangan kanan |
623 |
1144 |
Mesin lipit,
Lifting winch, Crawler crane |
| 3 |
22 25 26 |
Tangan kiri, tangan kanan |
730 |
1220 |
Pengerjaan minyak di atas rig,
Winch Logging |
| 4 |
18 22 32 |
Tangan kiri,Tangan kanan |
670 |
1240 |
Pengeboran Rig Winch, drawingworks |
| 5 |
28 32 36 40 |
Tangan kiri,Tangan kanan |
560 |
630 |
Rotating Drilling Rig winch,
Peralatan angkat |
| 6 |
26 28 32 45 |
Tangan kiri,Tangan kanan |
760 1146 |
1970 1765 |
Crane lepas pantai,
Crane laut,Lift berlabuh
|
Drum & drum shaft:
Diameter drum tidak kurang dari 19 kali diameter tali kawat.
Dinding drum dapat menahan kekuatan ketat tali kawat yang terbungkus; sisi dapat menahan kekuatan lateral yang dihasilkan oleh tali kawat.
Jarak antara pinggiran lempeng samping drum ke tali gulung terluar tidak kurang dari dua kali diameter tali kawat.
Bahan produk:
Baja paduan, baja cor, aluminium, semua jenis baja kekuatan tinggi Q345, Q420, Q460, 15CrMo, 20GrMo, 40GrMo, 42GrMo, dll.
Standar bahan: GB, AISI, ASME, ASTM, JIS DIN, NF, BS, EN...
Lembaga klasifikasi yang disertifikasi: DNV, ABS, GL, LR, BV, CCS, RINA, NK, KR...
Aplikasi produk:
1. Mesin derek: Mesin angkat jembatan, derek menara, derek gantry, derek lifter
2Industri minyak bumi: Pengeboran minyak bumi, angkat traktor minyak bumi, pengolahan minyak bumi, Unit pompa yang dipasang di trailer, Pintu kayu, dll.
3. Mesin Laut lepas pantai: Lift dermaga minyak bumi lepas pantai, Lift berlabuh, Lift traksi, Lift pengendara, Lift jangkar, Lift hidrologis
4. Mesin konstruksi: Wiper dinding bangunan, Winding hoist, Windlass
5. Pencetak pertambangan: Pencetak pengiriman, pencetak tarik propeller,pencetak tenggelam, dll.
6Mesin mesin: Kabel lipit, Tower crane, Piling mesin, lipit hidrolik
ProdukKeuntungan:

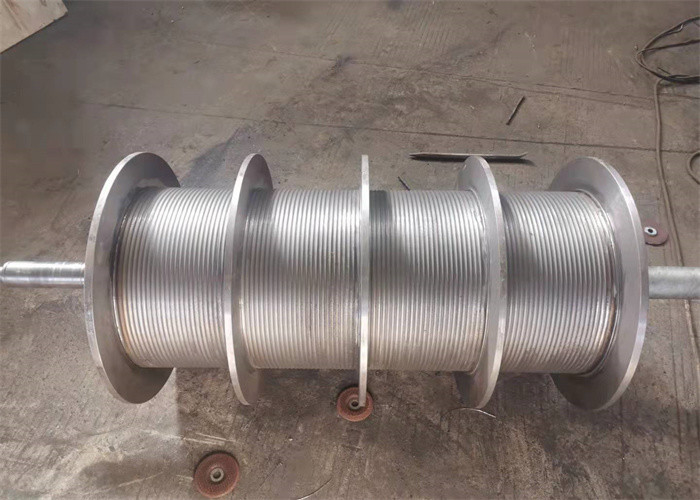

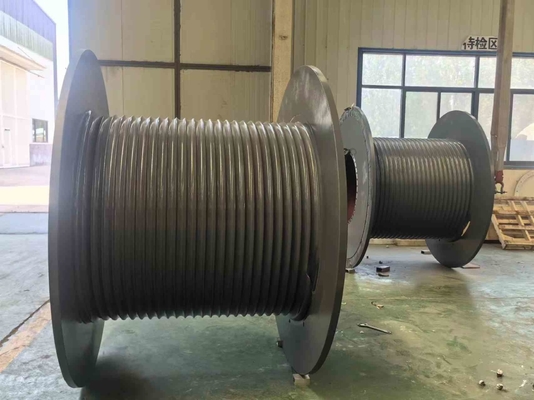

LBS drum alur, memecahkan masalah kabel spooling.
Dibandingkan dengan drum alur tanpa kabel biasa (lurus) dan drum alur tali spiral, alur tali LBS memiliki keuntungan yang jelas dalam spooling tali kawat multi-lapisan,LBS sistem alur khusus membuat spooling tali kawat halus, dan beban dari setiap lapisan secara merata didistribusikan, memperpanjang masa pakai tali, mengurangi kerusakan tali kawat, meningkatkan keamanan operasi peralatan,dan mengurangi masalah pemadaman peralatan mekanis untuk mengubah tali.
Kondisi layanan alur Lebus
1Flanges drum harus tegak lurus ke dinding drum dalam kondisi apapun, bahkan di bawah beban.
2. tali harus dijaga dalam ketegangan dalam proses spooling sehingga tali akan dihancurkan terhadap dinding alur. Ketika spooling tidak dapat memenuhi kondisi ini,roller pers harus digunakan.Secara umum dianjurkan bahwa tegangan tali harus setidaknya 2% tegangan pemecahan atau 10% beban kerja.
3Jangkauan sudut armada umumnya tidak boleh lebih dari 1,5 derajat dan tidak kurang dari 0,25 derajat.
4Ketika tali kawat dilepaskan dari drum berjalan di sekitar bunderan, pusat bunderan harus berada di atas pusat drum.
5Tali harus tetap bulat, tidak longgar, bahkan di bawah beban maksimum.
6Tali harus anti-rotasi struktur.
7.Pls mengukur perubahan diameter tali di bawah beban yang berbeda.
